Данное руководство содержит полное описание интерфейсов, а также подсказки и рекомендации по использованию нашего сервиса.
Процесс создания учетной записи пользователя и авторизации на сайте описан в руководстве по Быстрому старту, соответственно, будем считать, что с этим Вы справились, и далее уже будем касаться только непосредственно работы с сервисом.
Проект это базовый элемент, работа начинается с создания проекта.
Проект содержит всю информацию о конвейере, транспортируемом грузе, параметрах схемы трассы, условиях эксплуатации, а также результаты расчетов, спецификацию оборудования, опорных металлоконструкций и тд.
Один проект - один конвейер.
Работа с проектами очень похожа на работу с файлами в Вашей операционной системе. Вы можете создавать проекты и папки, изменять их, копировать, перемещать и удалять. Как все это работает мы и разберемся в данном разделе.
Итак, Вы зарегистрировались, первый раз зашли в свою учетную запись на сайте и видите пустой список проектов.
Чтобы начать работу нам необходимо создать проект, с этого и начнем.
Чтобы создать новый проект нажмите кнопку "Создать" и в открывшемся окне введите название проекта (и его описание при необходимости), нажмите "Создать" для подтверждения.
Ваш проект появится в списке проектов.
Кликните мышкой на строке проекта в списке чтобы открыть проект. Если Вы хотите изменить название или описание проекта, нужно кликнуть непосредственно на название проекта и откроется форма для редактирования.
Пока на этом остановимся и рассмотрим другие механизмы работы со списком проектов.
Продолжение работы с проектом описано в разделе "Структура проекта".
Папки служат для организации и группировки проектов.

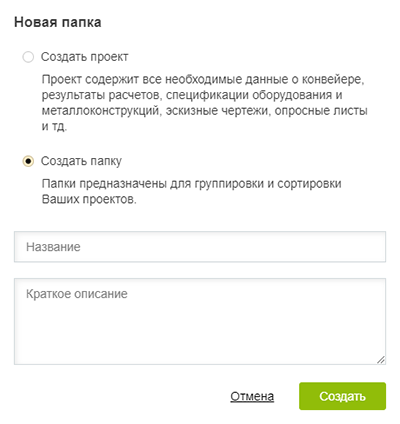

Чтобы создать папку нажмите кнопку "Создать", в открывшемся окне выберете пункт "Создать папку", введите название и описание при необходимости, нажмите "Создать" для подтверждения.
Папка появится в списке проектов.
Чтобы открыть папку кликните на строке папки в списке. Изменение, перемещение и удаление происходить точно также как с проектами.
Чтобы изменить название или описание проекта (папки), кликните непосредственно на название проекта (папки) и откроется форма для редактирования.
Внесите необходимые изменения и нажмите кнопку "Сохранить" для подтверждения.
Чтобы переместить проект в папку (или папку в папку), наведите курсор на нужный проект (папку), нажмите на него левой кнопкой мыши и не отпуская перетащите на папку в которую нужно переместить проект (папку).
Если нужно перенести проект (папку) из текущей папки на уровень выше, точно также выделите нужный проект (папку) и перетащите на самую верхнюю строку в папке со стрелочкой.
Чтобы создать копию проекта, наведите курсор на нужный проект, в правой части выделенной строки появятся значки копирования и удаления, нажмите на значок "Копировать". Копия проекта будет называться также как и оригинальный проект с приставкой "Копия".
Если Вы скопируете папку, скопируется только сама папка без содержимого.
Чтобы удалить проект (папку), наведите курсор на нужный проект (папку), в правой части выделенной строки появятся значки копирования и удаления, нажмите на значок "Удалить".
Появится окошко с запросом подтверждения удаления проекта (папки), подтвердите удаление и объект будет удален.
Поиск Вам пригодится когда проектов и папок будет очень много и они перестанут помещаться на одном экране.
Строка поиска находится справа над списком проектов. Работает поиск как фильтр, то есть просто начинайте вводить в строке поиска название нужного Вам проекта или папки, и все проекты и папки в названии которых содержатся вводимые Вами символы будут подгружаться в списке проектов.
Каждый проект содержит 4 основных раздела:
Раздел содержит все сведения о конвейере необходимые для выполнения расчетов, выбора основного оборудования и опорных металлоконструкций.
Содержит два подраздела:
Более подробно см. разделы "Схемы трасс" и "Основные параметры".
Данный раздел содержит результаты всех производимых расчетов (тяговый расчет приближенным методом, тяговый расчет уточненным методом, нагрузки от основных частей конвейера и тд.).
Более подробно см. раздел "Результаты расчетов".
Раздел содержит все, что относится к выбору оборудованию конвейера (спецификация оборудования, опросные листы производителей и тд.).
Более подробно см. раздел "Оборудование".
Раздел содержит данные по опорным металлоконструкциям конвейера, спецификацию опорных металлоконструкций, эскизные чертежи и тд.
Более подробно см. раздел "Металлоконструкции".
Итак, мы разобрались со всеми подготовительными процедурами и переходим непосредственно к расчетам. Данный раздел посвящен всему что относится к работе со схемой трассы конвейера.

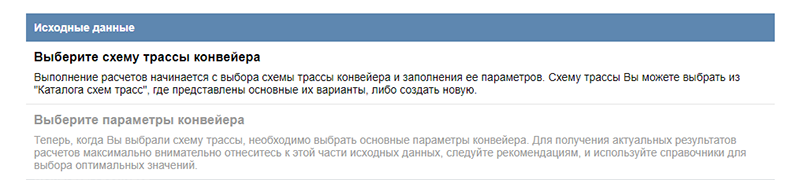

Чтобы приступить к выбору схемы трассы, откройте Ваш проект и нажмите на первый доступный пункт "Выберите схему трассы конвейера".
Работа со схемой трассы условно делится на два этапа.
Первый это непосредственно выбор самой схемы трассы конвейера. Вы можете выбрать схему их наиболее распространенных стандартных вариантов каталога шаблонов схем, либо создать свою схему в конструкторе.
На втором этапе Вам необходимо задать все размеры участков Вашей схемы трассы, угла наклона, радиусы, расположение мест загрузки, при необходимости изменить расположение натяжного устройства, привода и тд. Все это делается в редакторе.

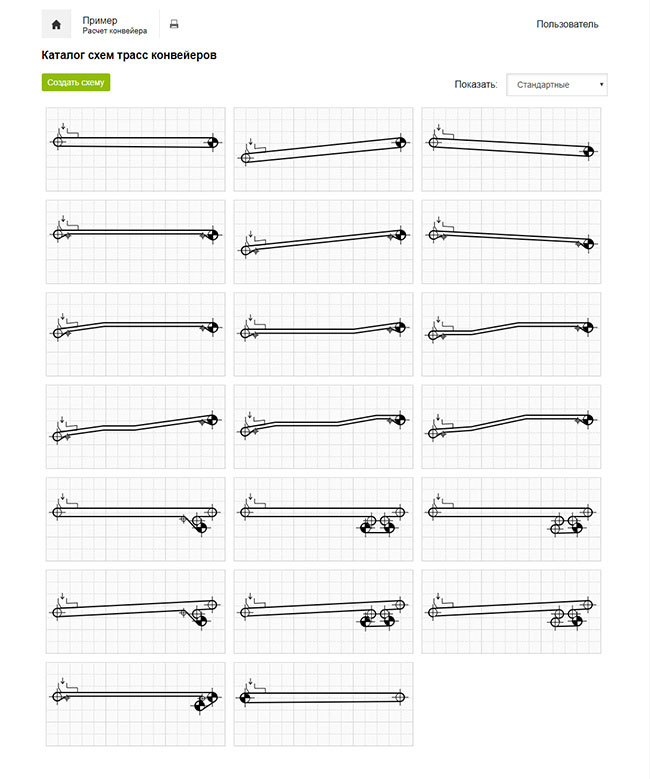

Каталог схем трасс представляет собой набор шаблонов наиболее распространенных схем трасс, Вам остается только выбрать нужный и задать необходимые параметры. На случай, если необходимой схемы в каталоге нет, мы разработали конструктор, который поможет Вам ее создать.
Очень простой, но чрезвычайно полезный инструмент, позволяющий буквально "в несколько" кликов создать схему трассы, без риска ошибиться в выборе участков или их последовательности.
Чтобы создать новую схему трассы откройте Ваш проект, зайдите в каталог схем трасс и нажмите кнопку "Создать". Откроется конструктор, здесь Вам нужно кликая мышью задать траекторию движения ленты конвейера. Как это работает показано в видеоролике ниже.

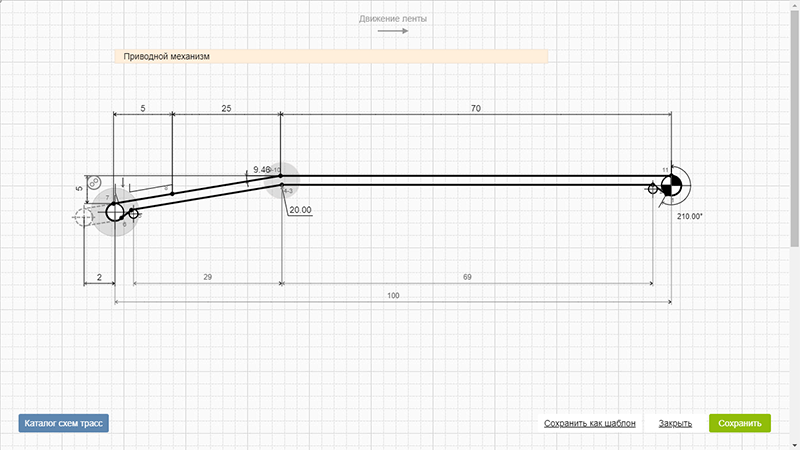

Основной инструмент работы со схемами трасс, позволяет легко и быстро задать необходимые параметры участков, корректировать значения радиусов криволинейных участков, выбрать расположение мест загрузки, натяжного устройства и привода, добавить устройства промежуточно разгрузки и тд.
Независимо от того, выбрали Вы готовый шаблон из каталога, или создали схему самостоятельно, схема будет открыта в редакторе. Логика работы в редакторе следующая. Открывая новую схему сперва необходимо задать основные размеры, это общая длина горизонтальной проекции и вертикальной (общая высота подъема/спуска трассы) если трасса имеет изгибы.

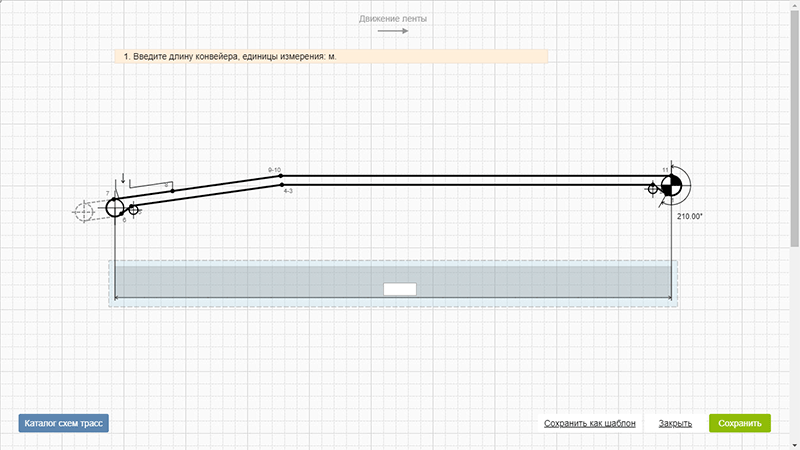

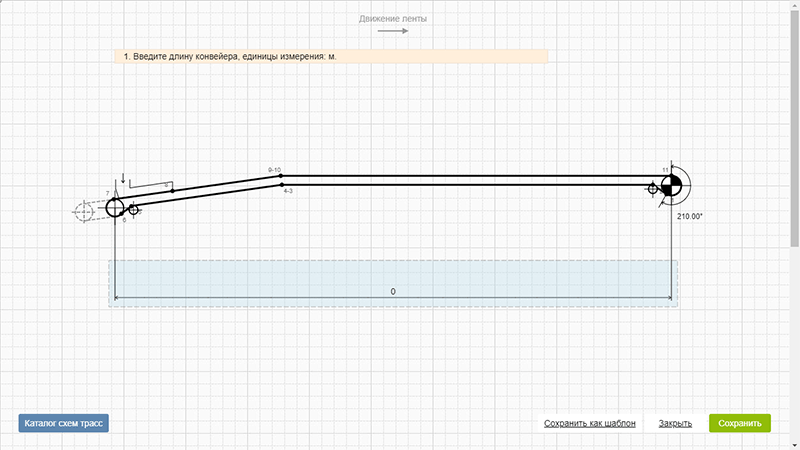

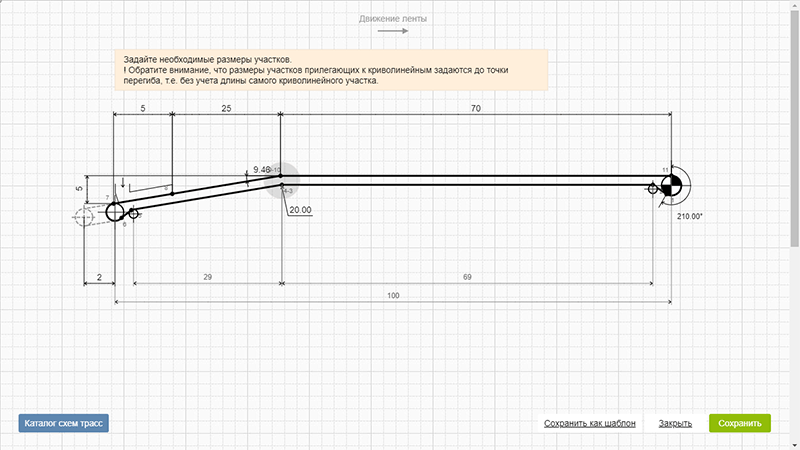

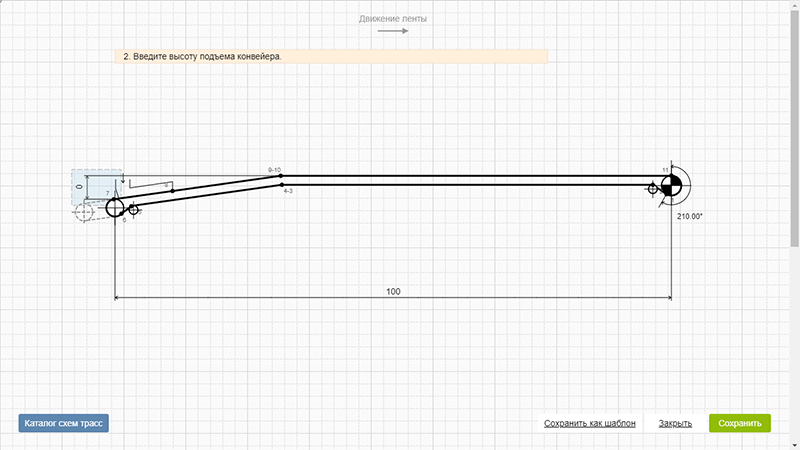

В начале доступен только один размер, это общая длина трассы. Наведите курсор на область размера, повится выделение участка цветом и пунктирной окантовкой.
Кликните в этом месте, затем введите размер в появившемся окошке и нажмите "ENTER" на клавиатуре или кликните мышью в любом месте за пределами выделения.
Далее повторям тоже самое в высотой если она есть. По такому же принципу происходит изменение всех размеров участков трассы.

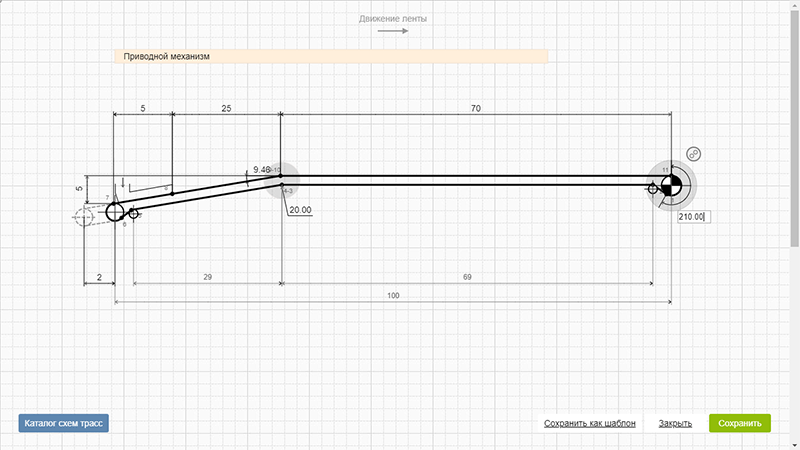

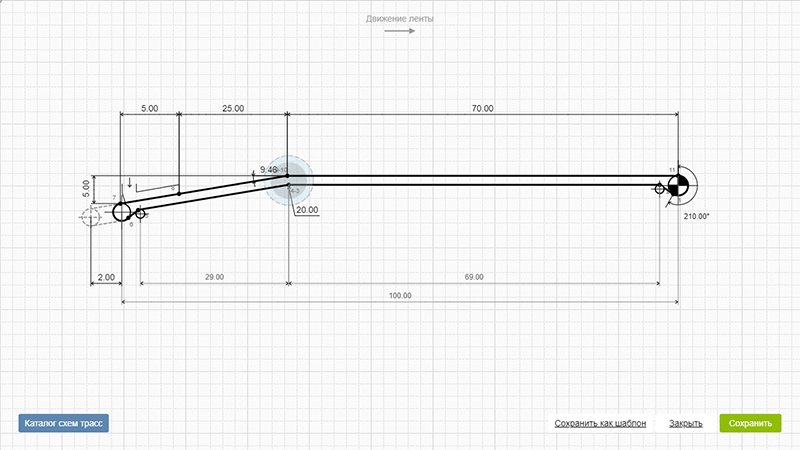

После ввода основных размеров (длины для горизонтальных схем, длины и высоты для схем имеющих наклоные участки) размеры более мелких "внутренних" участков трассы будут расчитаны автоматически в зависимости от основного размера который Вы задали. Картинка ниже иллюстрирует как это будет выглядеть в нашем с Вами примере.
Таким же точно способом задайте необходимые размеры участков внутри схемы.

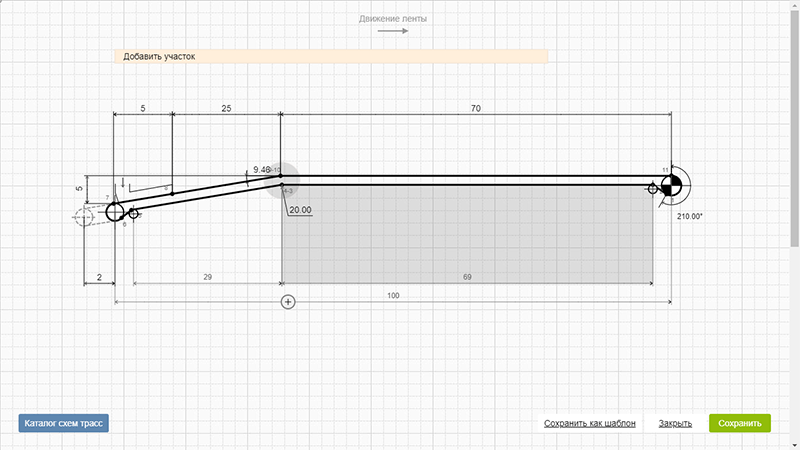

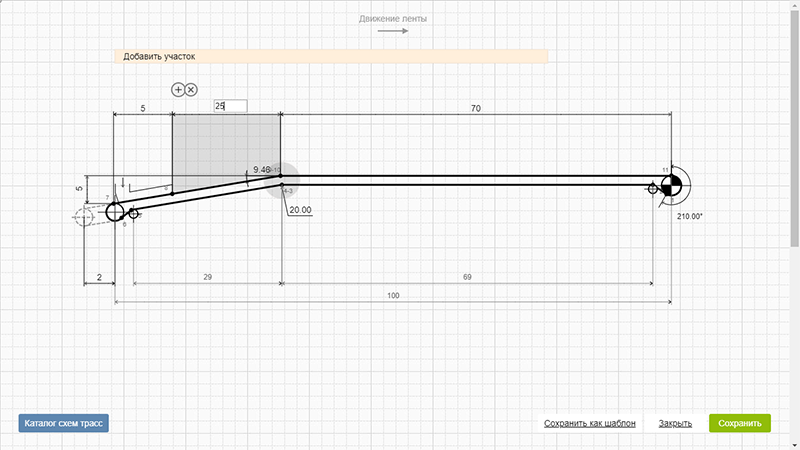

Выделяя участки внутри схемы кроме поля в котором отображается и редактируется размер участка также будет отображаться значки они же нопки для добавления новых участков или удаления текущего. Соответственно "плюсик" для добавления нового участка, "крестик" для удаления текущего. Также чуть выше появляется подсказка с описание действия которое произойдет при нажатии той или иной кнопки. Комбинация кнопок для разных участком может отличаться, есть базовые учски которые нельзя удалить, и есть учаски на которые нельзя добавить новые.

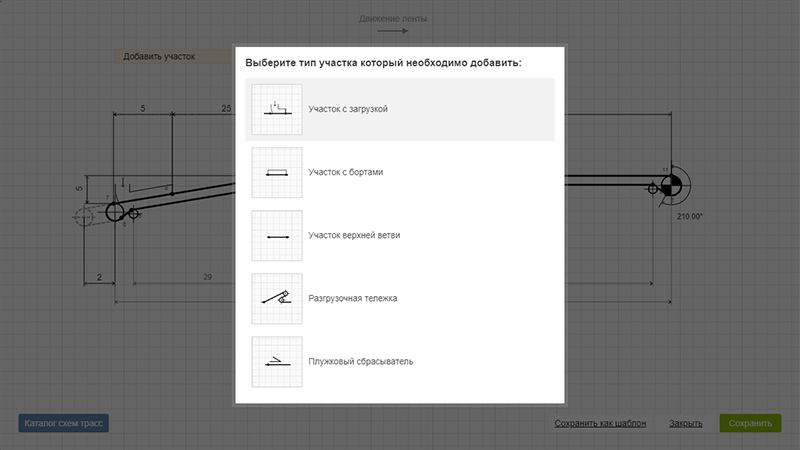

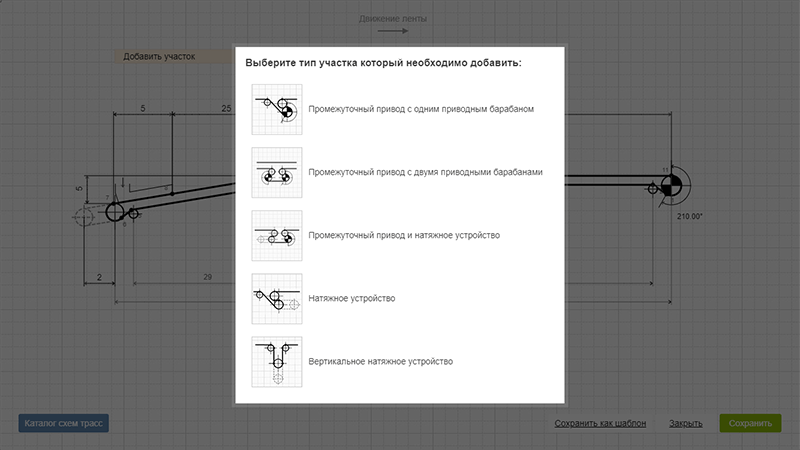

При нажатии кнопки "добавить участок" откроется меню с вариантами участков которые можно разместить в данном месте. Например, как на рисунке ниже.
С участками нижней ветви ленты все аналогично.
При нажатии кнопки "добавить участок" откроется меню с вариантами участков которые можно разместить в данном месте. Например, как на рисунке ниже.
С головной частью трассы все примерно тоже самое, отличие лишь в том, что чтобы выделить участок нужно нажать на область головного барабана.

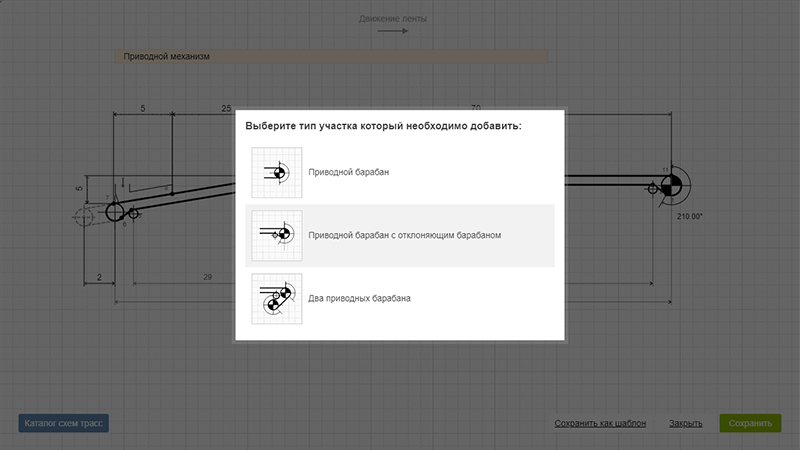

При нажатии кнопки "добавить участок" откроется меню с вариантами изменений которые можно произвести в головной части трассы конвейера. Например, как на рисунке ниже.
Здесь все аналогично головной части.

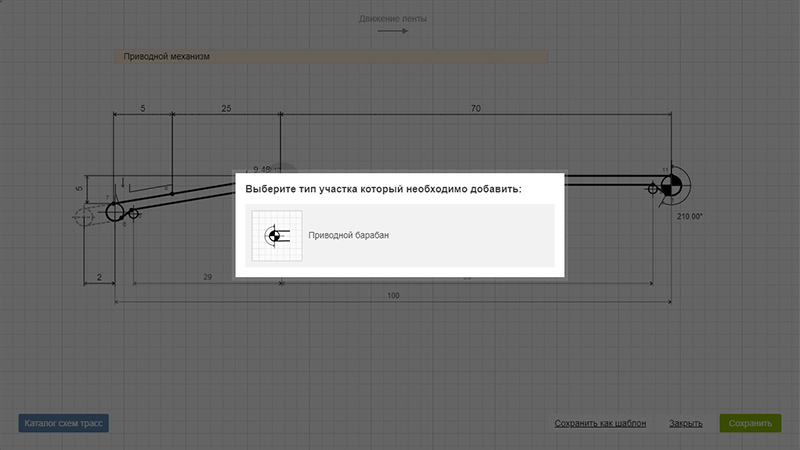

При нажатии кнопки "добавить участок" откроется меню с вариантами изменений которые можно произвести в хвостовой части трассы конвейера. Например, как на рисунке ниже. Например, как на рисунке ниже.

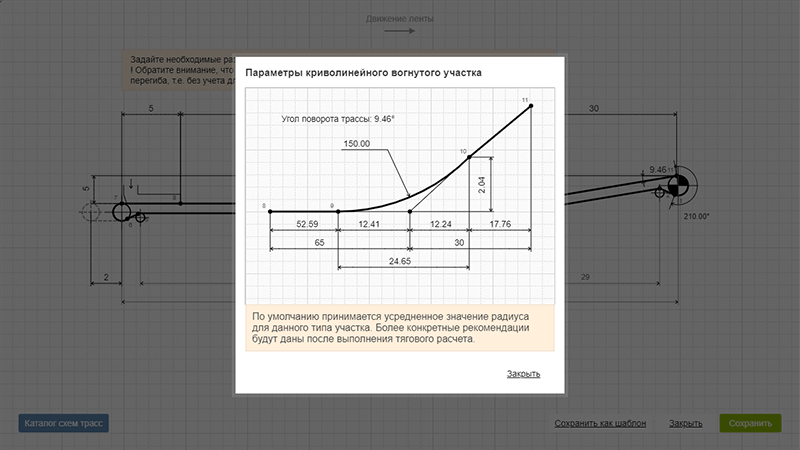

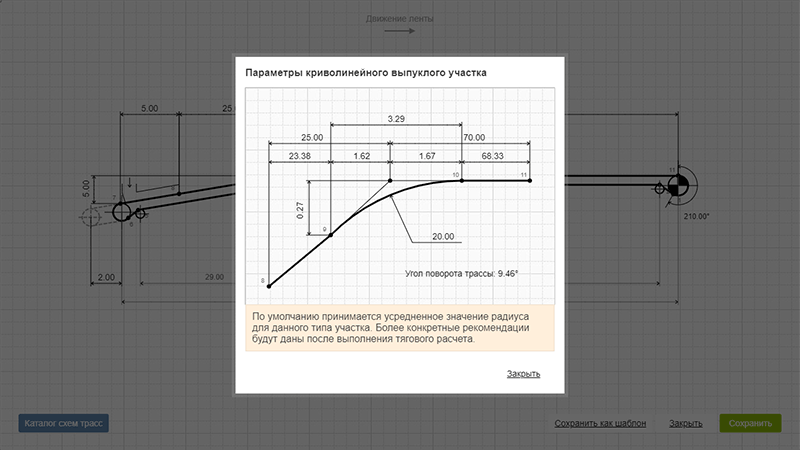

Отдельно стоит поговорить о криволинейных участках трассы конвейера. Криволинейный участок это участок трассы находящийся между двумя прямолинейными участками с разным углом наклона, например, горизонтальным участком и наклонным, либо наоборот. Криволинейные участки подразделяются на выпуклые и вогнутые.
Размеры кривизны криволинейных участков трассы конвейера значительно влияют на работоспособность конвейера: при заниженных, против расчетных значений, размерах радиусов выпуклых участков создается повышенное давление на роликоопоры, а при малых радиусах вогнутых участков происходит нежелательный отрыв ленты от роликоопор. Неоправданное увеличение радиусов (особенно вогнутых) создает дополнительные трудности при компоновке таких конвейеров. Обращаем Ваше внимание, что значения радиусов кривизны криволинейных участков трассы приняты для обеих ветвей ленты одинаковыми, по рабочей ветви ленты. Практически, на точность расчета это допущение влияния не имеет.
Криволинейные участки не отрисовываются на основной схеме трассы, они помечаются серым кругом в месте перегиба трассы.
Чтобы открыть параметры криволинейного участка кликните мышкой на этой области.
Наряду с схемой трассы конвейера данный раздел относится к исходным данным для расчетов и содержит параметры транспортируемого груза, условия эксплуатации, параметры ленты, роликоопор и тд. Все параметры сведены в одну таблицу и выстроены в оптимальной последовательности, что делает процесс заполнения легким и быстрым.

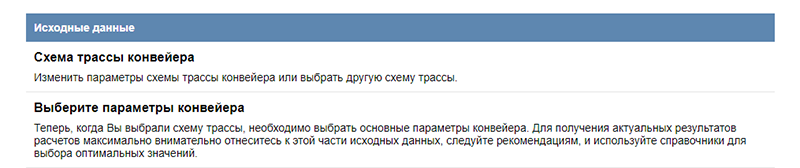

Чтобы приступить к выбору, откройте Ваш проект и нажмите на второй доступный пункт "Выберите параметры конвейера".

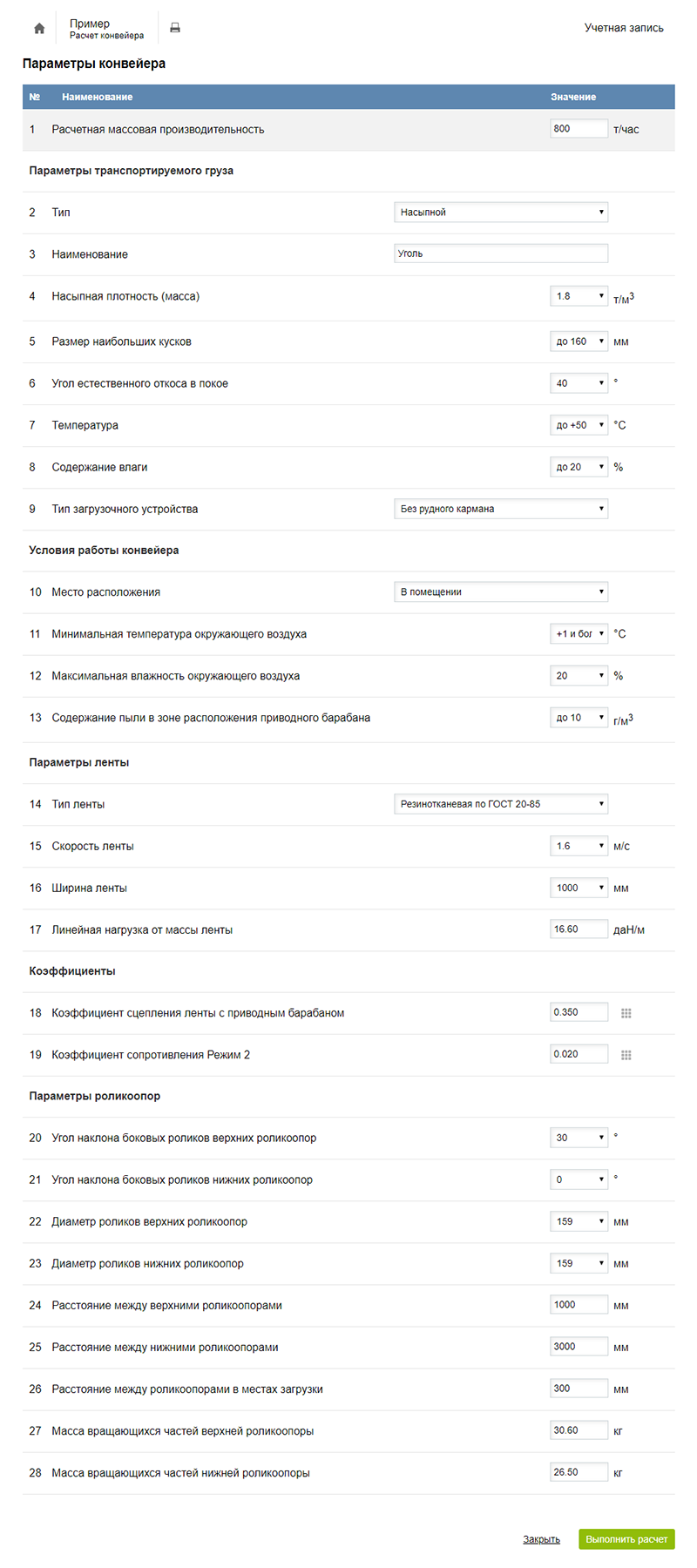

Форма для заполнения данных предлагается в двух вариантах: сокращенном и полном.

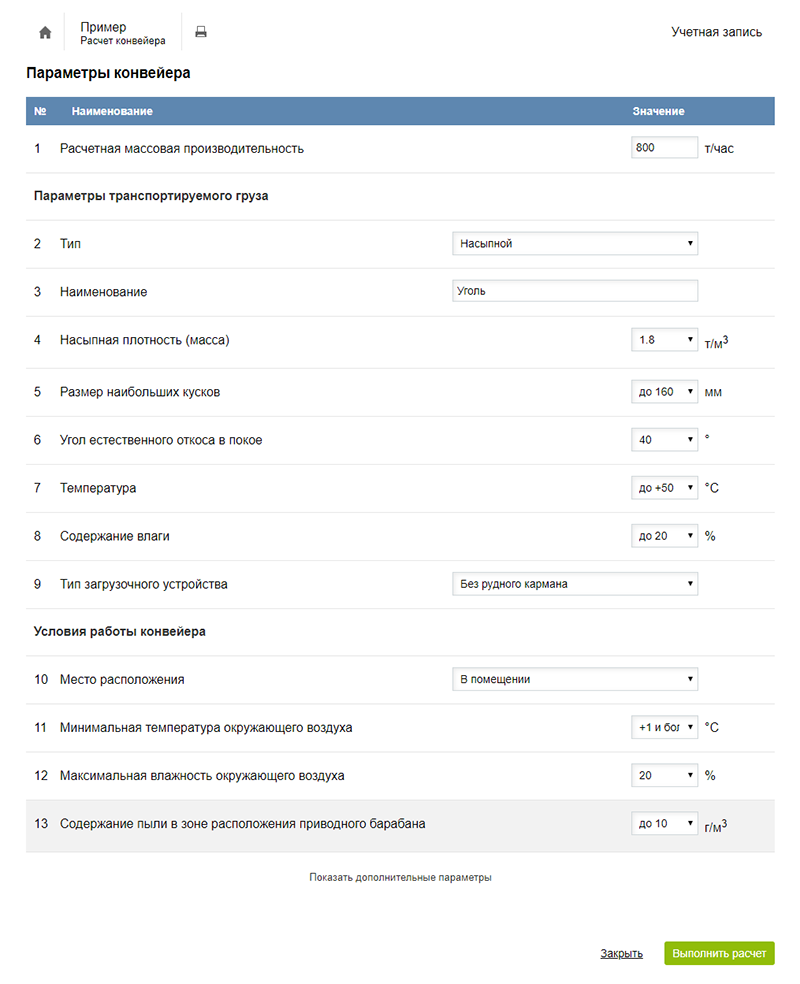

Данный вариант формы открывается по умолчанию для новых проектов. Вам необходимо задать только параметры груза и условия эксплуатации, остальные параметры будут выбраны автоматически.
Заполняйте форму последовательно по пунктам сверху вниз, заполнив один пункт Вы тем самым разблокируете следующий и так далее. Все параметры должны быть выбраны, без пропусков.
Почти все пункты предлагают выбор из перечня стандартных значений, что упрощает и ускоряет процесс ввода данных, а также уменьшает вероятность ошибки при вводе значений.

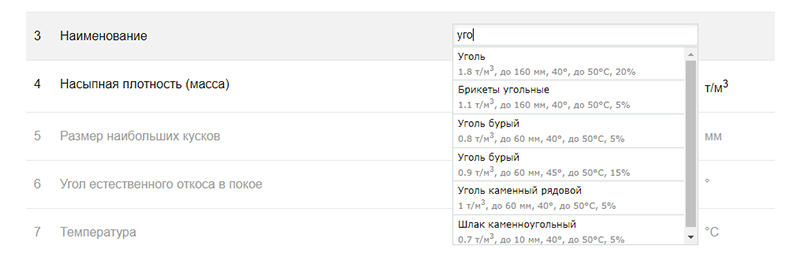

Пункт 3 "Наименование транспортируемого груза" представляет собой справочник характеристик груза. Начните вводить наименование груза и появится список грузов с похожим наименованием и уже заданными характеристиками. Данные загружаются из стандартных справочных материалов и Ваших ранее уже выполненных проектов (если они есть).
Выберите значение из предложенного списка и остальные характеристики груза (пункты 4-8) будут заполнены автоматически. Если необходимого Вам наименование в справочнике нет, заполните данные вручную и в последующих Ваших проектах это наименование будет отображаться в справочнике. Это удобно если Вы выполняете несколько проектов с одинаковым грузом. Даже если отдельные характеристика груза отличаются, можно выбрать наименование из справочника (списка) и затем изменить нужную характеристику, а не заполнять каждый раз все пункты отдельно.
Выбирая условия эксплуатации конвейера следует помнить, что расчет производят для возможных максимально неблагоприятных условий.
Если Вы хотите перейти к полному варианту формы просто нажмите "Показать дополнительные параметры" внизу страницы.
Заполнив все пункты нажмите кнопку "Выполнить расчет", чтобы сохранить данные и выполнить расчеты.
Полная форма открывается по умолчанию для проектов где уже были введены исходные данные и выполнен расчет, либо если Вы нажали "Показать дополнительные параметры" при работе с новым проектом.
Отличия от сокращенной формы начинаются с пункта №14 "Тип ленты". Здесь Вам доступны все необходимые для расчета параметры.
Для каждого пункта существуют подсказки или рекомендации динамически изменяющиеся в зависимости от уже введенных Вами данных.
"Расчетное значение" означает, что это значение получено расчетом.
"Рекомендуемое значение" получено по справочным материалам или методическим рекомендациям исходя из уже введенных Вами данных.
Дополнительно к некоторым пунктам есть справочники стандартных табличных значений которые также могут помочь при выборе.
Заполнив все пункты нажмите кнопку "Выполнить расчет", чтобы сохранить данные и выполнить расчеты.

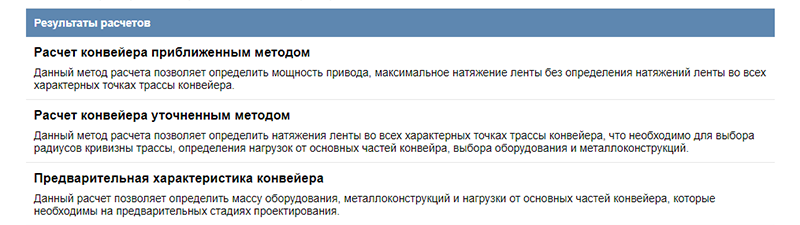

После внесения параметров схемы трассы и основных параметров конвейера будет доступен раздел с результатами расчетов.

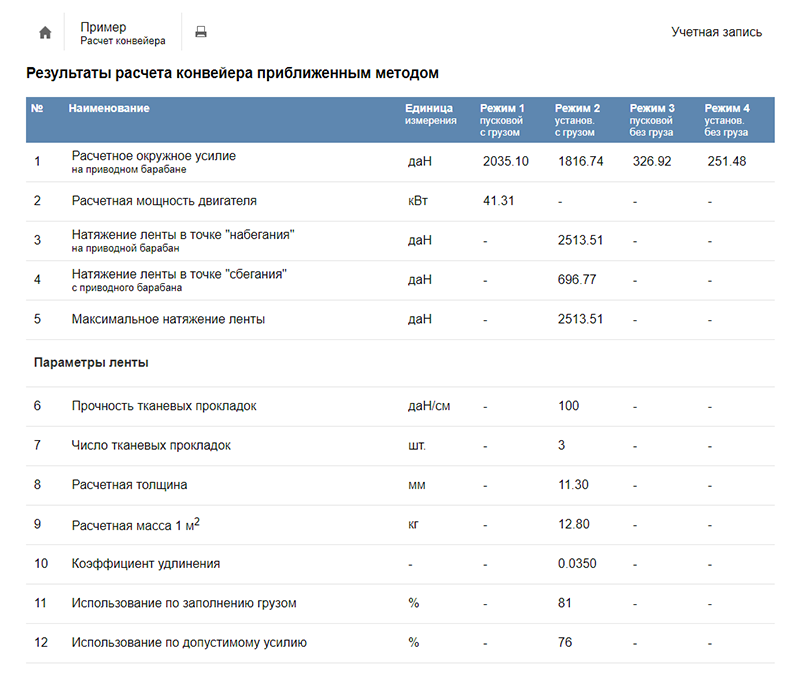

Приближенный метод расчета позволяет определить мощность привода, типоразмер ленты, массу груза натяжного устройства приближенно, в одних случаях с некоторым завышением этих параметров, в других с занижением.
Тяговый расчет этого метода не позволяет определить натяжения ленты во всех характерных точках трассы конвейера, т. е. точках перехода прямых участков трассы в криволинейные и точках набегания и сбегания ленты с барабанов, кроме приводного.

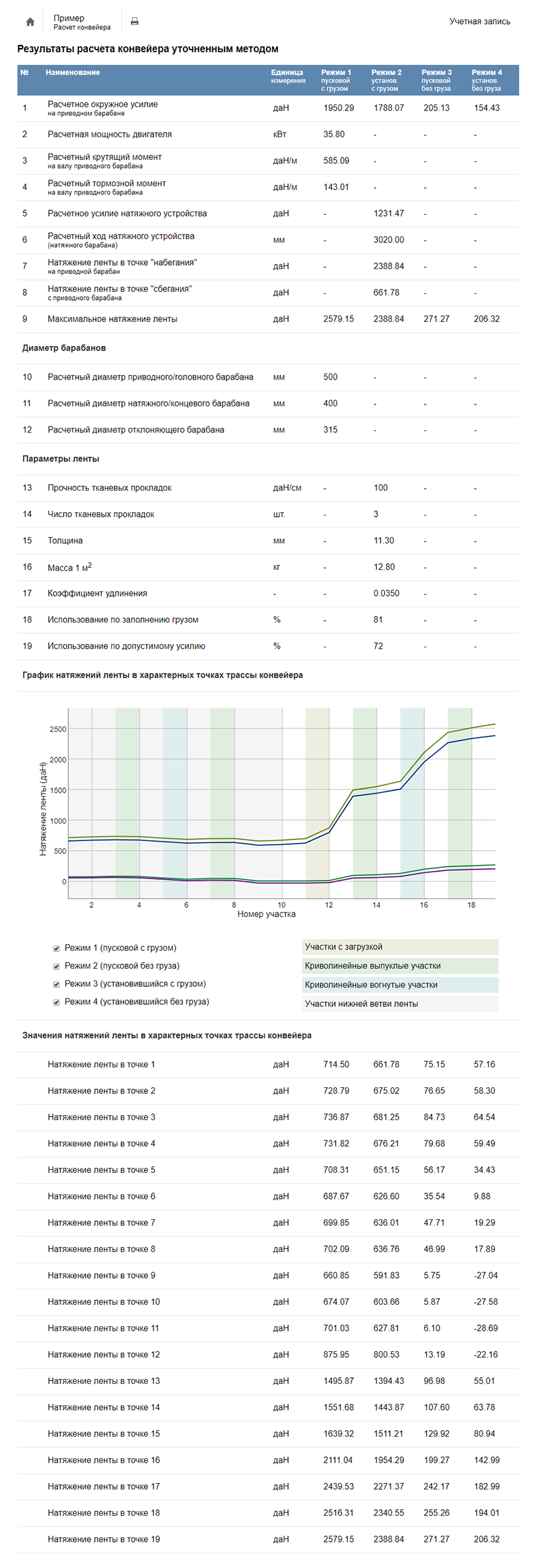

Уточненный метод расчета позволяет определить натяжения ленты во всех характерных точках трассы конвейера, что необходимо для выбора натяжного устройства, значений радиусов кривизны трассы, определения нагрузок от основных частей конвейера. При определении натяжений ленты этим методом учитываются сопротивления отдельных участков трассы конвейера, что делает результаты более точными по сравнению с результатами приближенного метода.

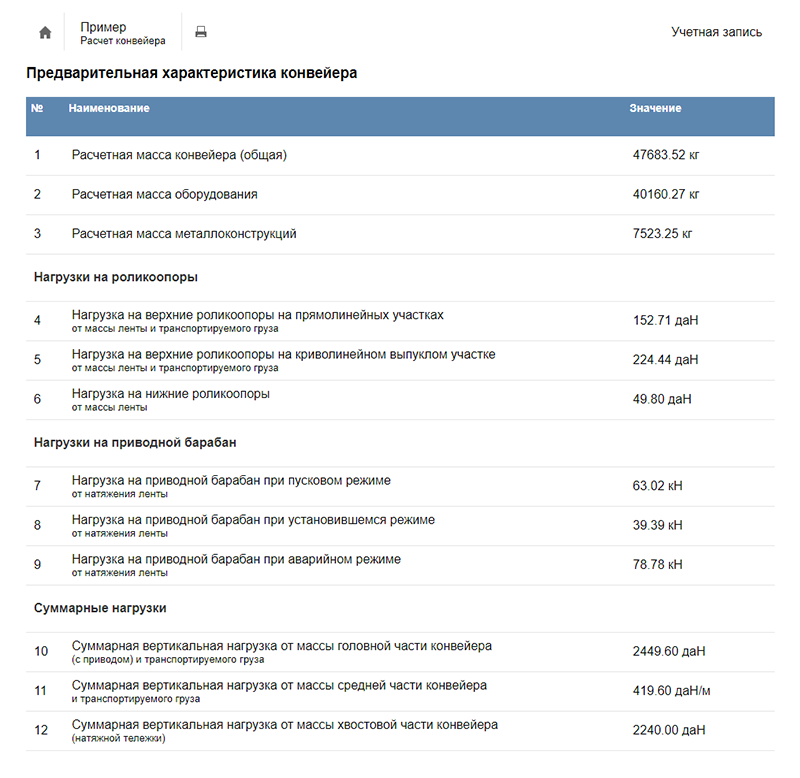

Предварительная характеристика конвейера содержит ряд параметров: массу оборудования и металлоконструкций, мощность привода, нагрузки от отдельных частей конвейера и др. данные, которые необходимы на предварительных стадиях проектирования, включая строительную часть.
Выбор основного оборудования и составление спецификации производится после выполнения расчетов. Исходными данными для этого являются результаты расчета уточненным методом, и дополнительные данные.

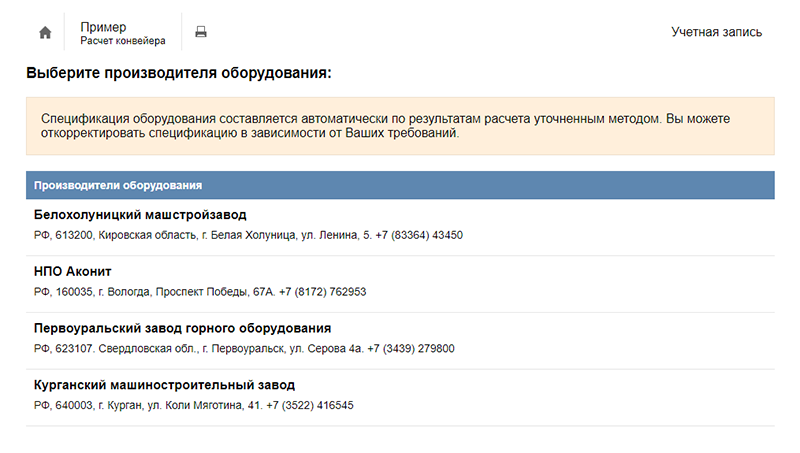

Составление спецификации начинается с выбора производителя конвейерного оборудования. Ниже представлен список доступных на данный момент каталогов производителей.
Чтобы выбрать производителя оборудования просто кликните на нужный пункт в списке.

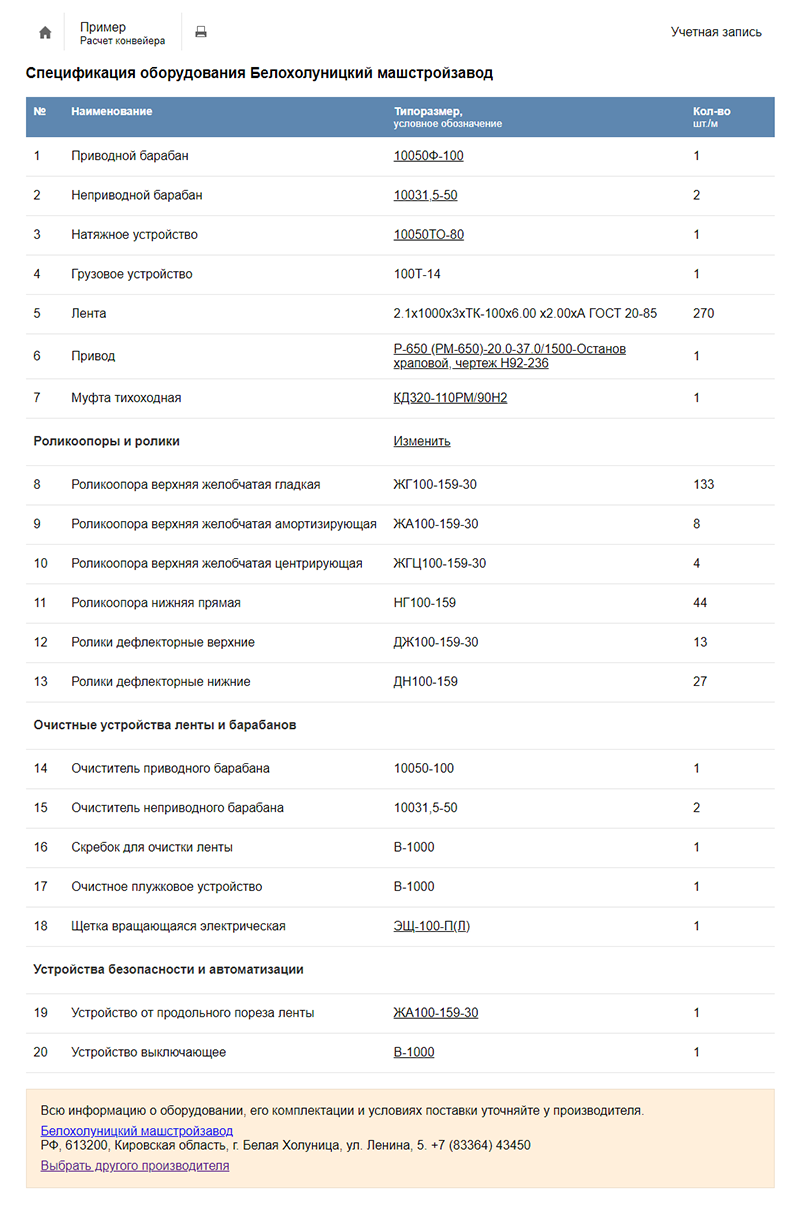

Выбрав производителя оборудования спецификация будет составлена автоматически. Будет подобрано минимально подходящее оборудование по результатам уточненного тягового расчета.
Вы можете внести изменение в спецификацию, например, выбрать другой барабан или натяжное устройство. Для этого кликните на типоразмер (условное обозначение) и в открывшемся окне выберете подходящий вариант.

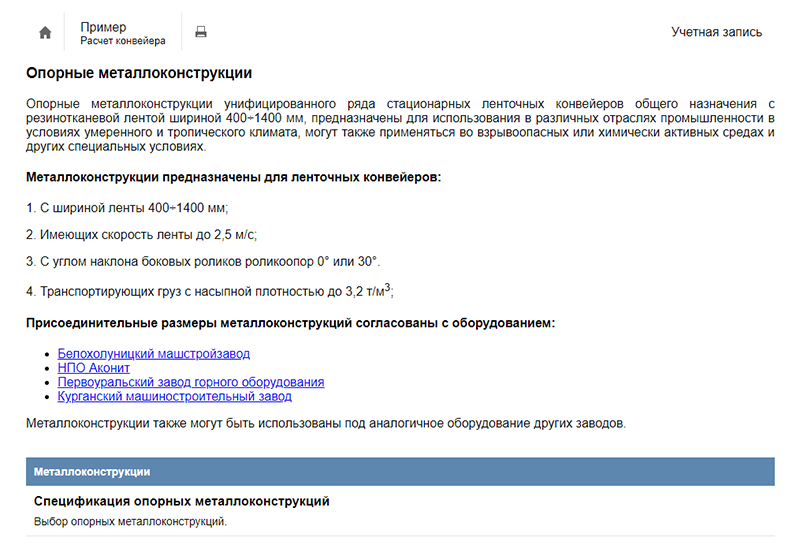

Металлоконструкции предназначены для стационарных ленточных конвейеров с однобарабанным головным приводом и хвостовым натяжным устройством, имеющих скорость ленты до 2,5 м/с и транспортирующих груз с насыпной плотностью до 3,2 т/м3 и использования в различных отраслях промышленности в условиях умеренного и тропического климата. Они могут также применяться во взрывоопасных или химически активных средах и других специальных условиях.
Присоединительные размеры металлоконструкций согласованы с устанавливаемым на них оборудованием по каталогу ОАО «Белохолуницкий машиностроительный завод» «Конвейеры ленточные стационарные общего назначения с резинотканевой лентой В=400-1400 мм Часть I. Оборудование» (2004). Предлагаемые металлоконструкции могут быть использованы также под аналогичное оборудование других заводов, по каталогам: ООО «Узловской завод ГШО и транспортных машин» (2006), ЗАО «Полевской машиностроительный завод» (2005).

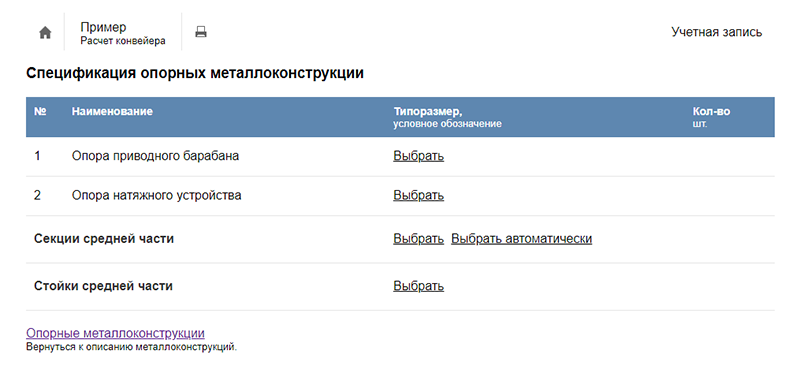

Вы можете выбрать опору приводного барабана, опору натяжного устройства, секции средней части и стойки средней части.
Чтобы выбрать типоразмер конструкции нажмите "Выбрать" напротив соответствующего наименования.
Типоразмеры и количество секций средней части можно подобрать автоматически, для этого нажмите "Выбрать автоматически".

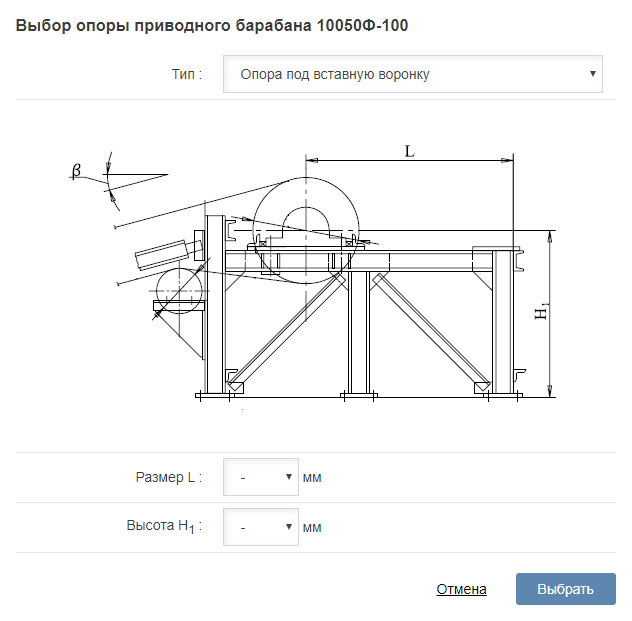

Опоры приводных барабанов в каталоге представлены двух типов: опоры со вставной воронкой и опоры совмещенного типа. Для выбора типоразмера опоры выберите тип, длину и высоту конструкции.

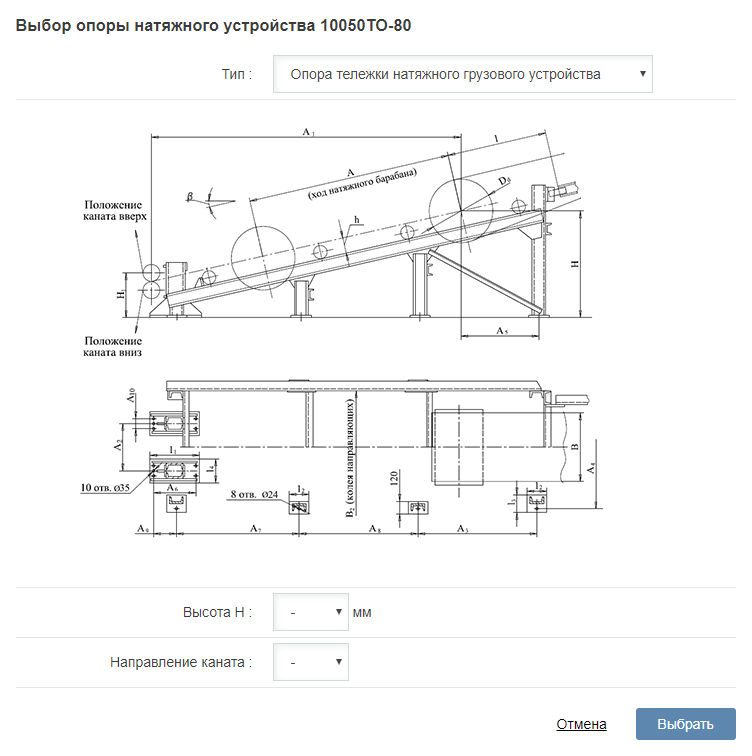

Опоры натяжных устройств разделяются на опоры винтовых натяжных устройств, на опоры грузовых натяжных устройств и на опоры грузовых полиспастных устройств. Для выбора типоразмера опоры выберите тип, высоту и в некоторых случаях направление каната.

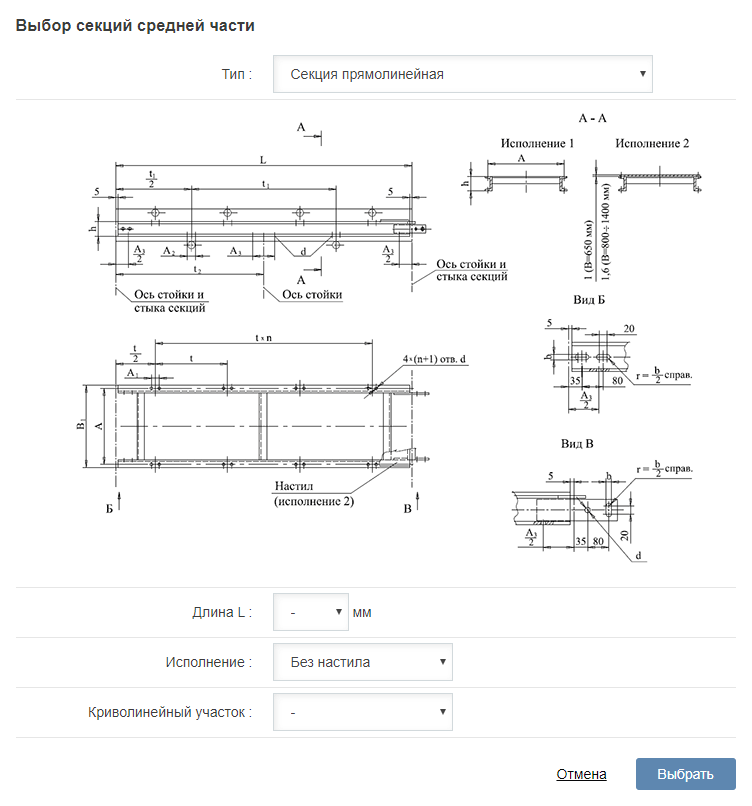

Опорная конструкция средней части конвейера – став состоит из типовых прямолинейных секций длиной 2,4; 3,0; 4,8; 6,0 м, секций нестандартной длины, замыкающих каждый прямолинейный участок трассы конвейера, типовых криволинейных выпуклых секций и стоек средней части.
Для выбора типоразмера выберите тип, длину и исполнение секции.

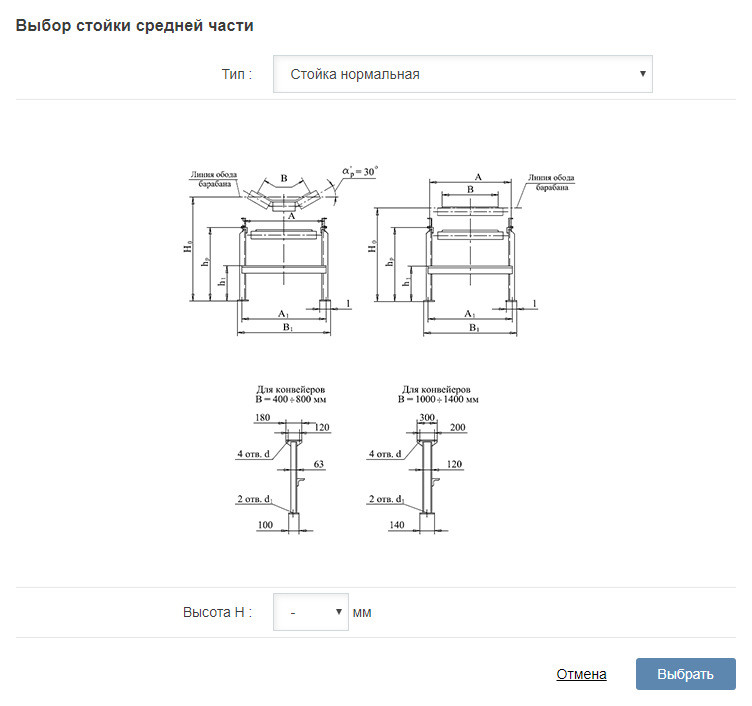

Предлагаемые стойки средней части конвейера могут крепиться к различным строительным конструкциям (металлическим, бетонным, деревянным). Поверхность, к которой крепятся стойки не всегда (и даже чаще) совпадает с формой става (секциями) конвейера. Особенно это видно на криволинейных участках трассы конвейера, поэтому между проектировщиками и строителями должно быть согласованное решение по способу крепления стоек и их высоте по длине става (задания).
Чтобы подобрать типоразмеры стоек и их количество для проектируемого конвейера, необходимо иметь все параметры трассы конвейера, расчет средней части и секций, а также конструкцию к которой крепятся стойки. Места установки стоек определены на секциях (возможно их смещение), а высоты стоек определяются в результате графической проработки общего вида конвейера или монтажной схемы.
Для выбора типоразмера выберите тип и высоту стойки.
Предлагаемая форма, выпускаемой на основании каталога, технической документации в виде эскизных чертежей одинаково подходит при любых взаимоотношениях проектной организации с заказчиком: если разработка рабочей документации по металлоконструкциям не предусмотрена, то эскизные чертежи, выполненные в соответствии с ГОСТ 21.114-95, будут готовой частью проекта конвейера, прилагаемой к его монтажной схеме (общему виду); если проектная организация разрабатывает рабочую документацию, то эскизные чертежи будут основой для ее создания.
Для печати эскизного чертежа нажмите на ссылку "Эскизный чертеж" рядом с типоразмером конструкции в спецификации. Так же эскизные чертежи для всех выбранных в спецификации типоразмеров можно добавить в отчет.

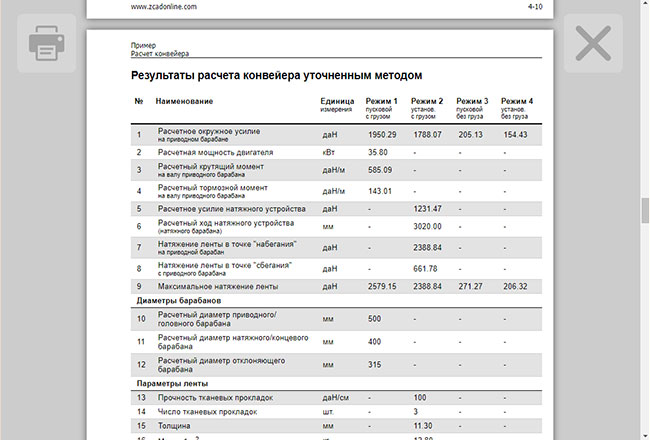

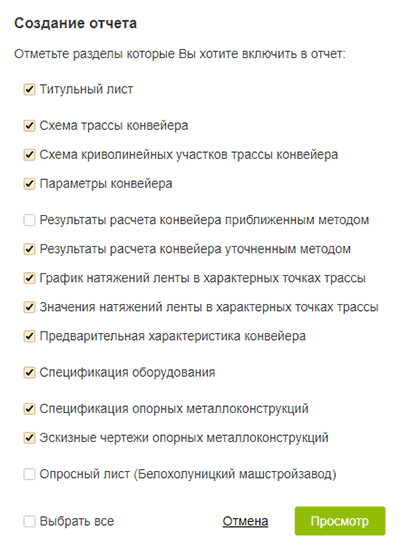

Чтобы создать отчет нажмите кнопку "Отчет" рядом с названием проекта. В появившемся окне выберите разделы которые необходимо добавить в отчет и нажмите "Просмотр".
